顎式破碎機是礦山行業中非常重要的一款破碎設備，可以處理200多種物料，應用廣泛，在砂石生產線中占據核心地位。本文不打算再介紹顎式破碎機在礦山領域的作用，而是直奔主題，以礦山機械行業中比較大的生產廠家——河南紅星機器為例，為大家詳細介紹一下如今礦山行業中顎式破碎機型號參數等相關信息。
顎式破碎機之于礦山而言頂重要
在紅星機器生產的所有顎式破碎機系列中，我們按是否方便移動分類可分為固定顎式破碎機和移動顎式破碎機兩種。
固定顎式破碎機就是不方便移動，需要平地打樁才能安裝作業的顎式破碎機，而移動式顎式破碎機就是無須打樁，能夠且走且作業的比較靈活的顎式破碎機設備。兩種顎式破碎機可用于不同的場合，各有各的優勢，下面我們來一起看看這些與眾不同的顎式破碎機都有哪些型號，生產能力如何吧。

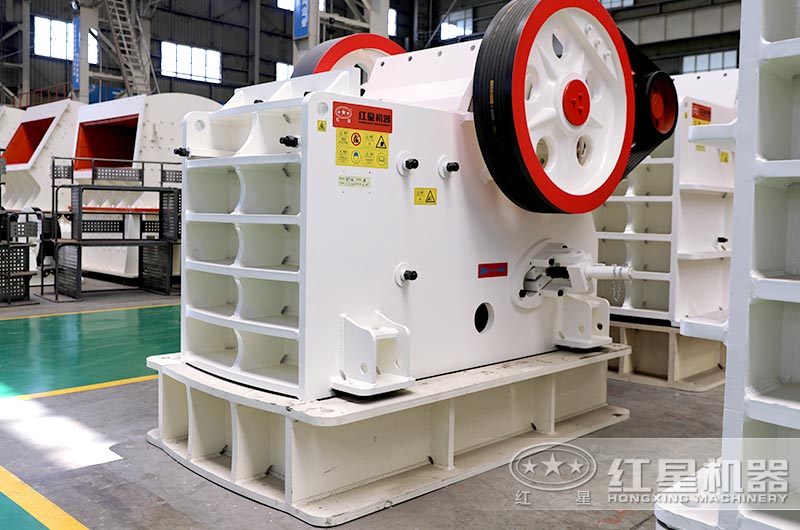

PE系列顎式破碎機設備簡單大方又好用
PE系列顎式破碎機也就是我們通常說的普通顎式破碎機，它具有深腔破碎量大、構造簡單、投入建設費用少等特點，可強力破碎245兆帕以下的各種礦石物料
| 型號 | 進料口尺寸 (mm） | 最大進料粒度 (mm) | 排料口調整范圍 (mm) | 處理能力(t/h) | 偏心軸轉速(r/min) | 電機功率 (kw) | 外形尺寸 （長×寬×高） (mm) |
| PE 150×250 | 150×250 | 125 | 10-40 | 1-3 | 268 | 4P 5.5 | 760×700×860 |
| PE 200×300 | 200×300 | 180 | 15-50 | 2-6 | 260 | 4P 7.5 | 915×780×990 |
| PE 200×350 | 200×350 | 180 | 18-60 | 3-10 | 276 | 4P 11 | 1000×914×1112 |
| PE 250×400 | 250×400 | 210 | 20-70 | 5-21 | 300 | 6P 15 | 1100×1032×1285 |
| PE 400×600 | 400×600 | 340 | 40-100 | 16-64 | 270 | 6P 30 | 1623×1736×1615 |
| PE 500×750 | 500×750 | 425 | 50-100 | 40-110 | 268 | 6P 55 | 1920×1850×1920 |
| PE 600×750 | 600×750 | 500 | 150-200 | 80-240 | 268 | 6P 55 | 2020×1850×1920 |
| PE 600×900 | 600×900 | 500 | 65-160 | 50-160 | 254 | 6P 55 | 2530×1900×2340 |
| PE 750×1060 | 750×1060 | 630 | 80-180 | 110-320 | 245 | 8P 110 | 2680×2380×2785 |
| PE 900×1200 | 900×1200 | 750 | 100-200 | 220-380 | 208 | 8P 110 | 3470×2876×3330 |
| PE 1200×1500 | 1200×1500 | 1020 | 150-350 | 400-1000 | 180 | 8P 160-245 | 4850×3220×3680 |
| PE 1500×1800 | 1500×1800 | 1200 | 220-350 | 500-1200 | 180 | 8P 280-380 | 5160×3660×4248 |
| PEX 150×750 | 150×750 | 120 | 18-48 | 8-25 | 320 | 4P 15 | 1170×1575×1030 |
| PEX 250×750 | 250×750 | 210 | 25-60 | 13-35 | 320 | 6P 22 | 1550×1730×1470 |
| PEX 250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 330 | 6P 30 | 1580×2006×1390 |
| PEX 250×1200 | 250×1200 | 210 | 25-60 | 20-61 | 330 | 6P 37 | 1780×2214×1430 |
| PEX 300×1300 | 300×1300 | 250 | 20-90 | 16-105 | 300 | 6P 55 | 2210×2320×1723 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同

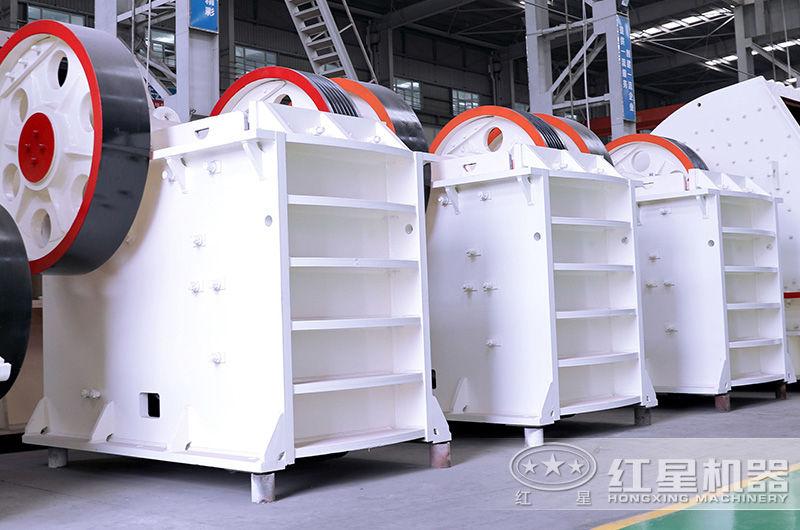

CJ系列歐版顎式破碎機設備破碎能力強
CJ系列顎式破碎機也叫CJ歐版顎式破碎機，其引用先進制造技術，結合傳統顎式破碎機性能優勢，對設備運動參數、結構組成、調節方式等作了重大改進而成，性能競爭優勢明顯。
| 型號 | 最大進料粒度 | 進料口尺寸 | 出料口調整范圍 | 處理能力（t/h） | 電機功率（KW） | 外形尺寸 長×寬×高（KW） |
| CJ96 | 480 | 930×580 | 60-175 | 105-390 | 4P 90 | 2850×2270×1950 |
| CJ106 | 560 | 1060×700 | 70-200 | 150-500 | 4P 110 | 3280×2580×2400 |
| CJ120 | 700 | 1200×870 | 70-200 | 175-610 | 4P 160 | 3700×2790×2950 |
| CJ125 | 760 | 1250×950 | 100-250 | 270-831 | 4P 160 | 4230×2780×2960 |
| CJ150 | 960 | 1400×1200 | 125-250 | 340-880 | 4P 200 | 5030×3440×3970 |
| CJ160 | 960 | 1600×1200 | 150-300 | 430-1145 | 4P 250 | 5780×3460×3580 |
| CJ200 | 1200 | 2000×1500 | 175-300 | 630-1590 | 6P 400 | 6600×3000×4400 |
| CJ1511 | 850 | 1500×1070 | 125-300 | 380-1080 | 6P 200 | 4130×3000×3330 |
| CJ1513 | 1040 | 1500×1300 | 150-300 | 480-1160 | 6P 200 | 4620×2890×4190 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同

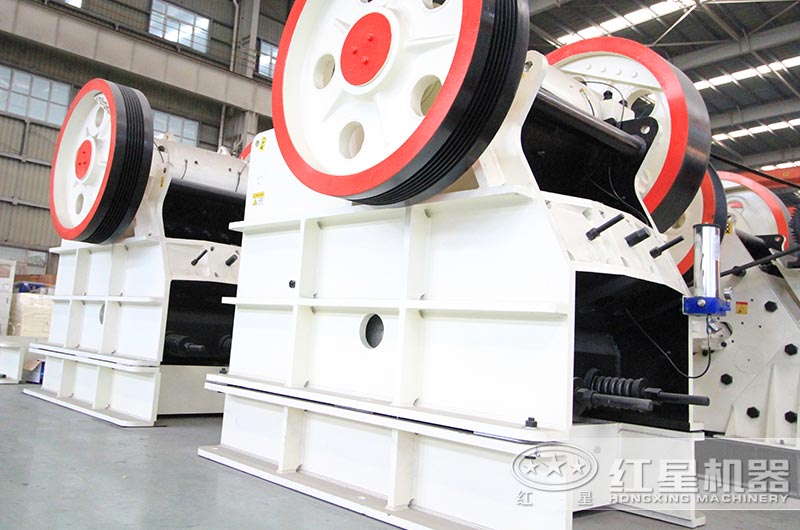

HD系列德版顎式破碎機設備技術先進
HD系列顎式破碎機常常稱為HD德版顎破，此款設備是紅星機器結合國內礦山情況，與德國破碎機工程師聯合開發的高性能鄂破機，可大大提高產線產量和成品質量。
| 型號 | 進料口尺寸 | 最大進料粒度 （mm） | 出料口調整范圍 | 處理能力(t/h) | 電機功率 | 外形尺寸 長×寬×高 （mm） |
| HD72(57) | 460×720 | 425 | 45-100 | 50-120 | 6P 55 | 2100×1556×1640 |
| HD86(69) | 580×860 | 500 | 50-150 | 60-260 | 8P 75 | 2200×1754×1810 |
| HD98(751) | 680×980 | 630 | 75-175 | 110-?410? | 8P 110 | 2660×1960×2175 |
| HD110(912) | 850×1100 | 750 | 100-200 | 230-550 | 6P 132 | 2960×2381×2556 |
| HD125 | 950×1250 | 900 | 125-225 | 280-750 | 8P 160 | 3500×2614×2925 |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
上面介紹的是固定顎式破碎機系列的分類型號參數詳情，下面我們再來看看移動顎式破碎機系列分類以及對應的型號參數詳情。

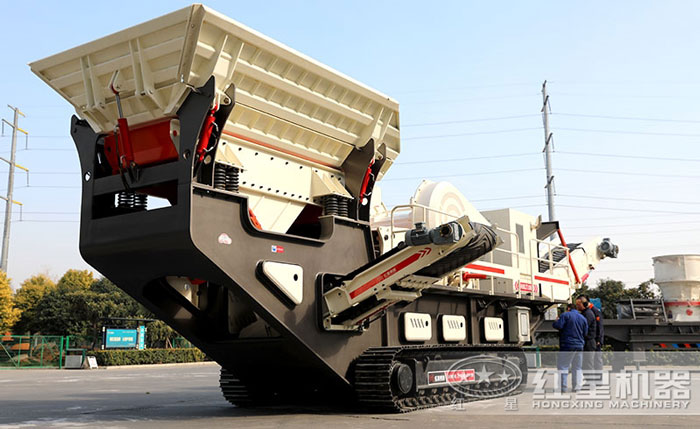

履帶式移動顎式破碎機爬坡最在行
履帶式移動顎式破碎機主要用于山地、挖坑、路面不平等地區，其爬坡能力強、自動化程度高、技術先進、好操作等優點深受用戶中意。
| 型號 | WT96 | WT106 | WT120 | |
| 運輸外形尺寸 | 長度 | 14200mm | 14900mm | 15200mm |
| 寬度 | 2900mm | 3000mm | 3200mm | |
| 高度 | 3470mm | 3600mm | 3700mm | |
| 重量 | 38t | 50t | 65t | |
| 給料機 | 料斗容積 | 5m³ | 5m³ | 6m³ |
| 裝載高度 | 3900mm | 4100mm | 4300mm | |
| 給料機型號 | GZDT3895 | GZDT1145 | GZDT1245 | |
| 出土皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 破碎機 | 型號 | CJ96 | CJ106 | CJ120 |
| 進料口 | 930×580mm | 1060×700mm | 1200×870mm | |
| 最大進料尺寸 | 480mm | 560mm | 700mm | |
| 主皮帶機 | 尺寸(寬×長) | 800×9000mm | 1000×10000mm | 1200×12000mm |
| 卸料高度 | 3100mm | 3200mm | 3400mm | |
| 除鐵器 | 型號 | RCYQ-8 | RCYQ-10 | RCYQ-10 |
| 柴油發動機 | 功率 | 96kw | 106kw | 132kw |
| 制造商 | 卡特帕金斯 | 卡特帕金斯 | 卡特帕金斯 | |
| 整機 | 功率 | 112.9kw | 141.4kw | 196.2kw |
| 控制方式 | 有線/無線(選配) | 有線/無線(選配) | 有線/無線(選配) | |

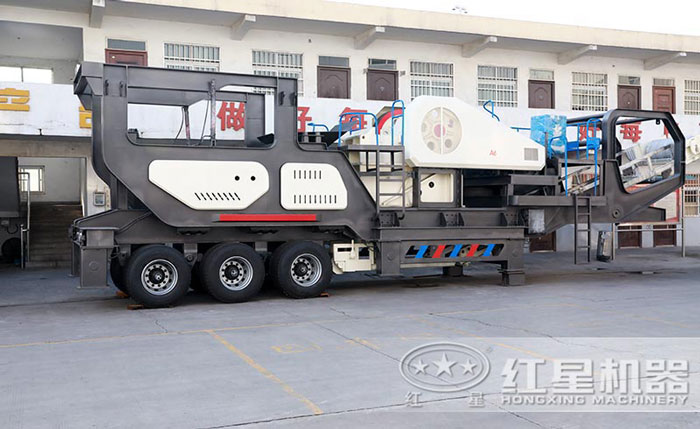

輪胎式移動顎式破碎機轉彎很簡單
輪胎式移動顎式破碎機常用于城市建筑垃圾處理作業，可在空間有限、道路狹窄、處理量小、經常移動的作業場地使用。
| 型號 | HX938HD86 | HX1149HD98 | HX1349HD110 | HX1349HD125 |
| 運輸長度 | 12600 | 13500 | 14500 | 15200 |
| 運輸寬度 | 2600 | 2700 | 2800 | 2900 |
| 運輸高度 | 3870 | 4200 | 4450 | 4500 |
| 最大長度 | 12500 | 14000 | 16100 | 16700 |
| 最大寬度 | 4100 | 4500 | 5100 | 5100 |
| 最大高度 | 4100 | 4900 | 5000 | 5300 |
| 重量 | 39 | 57 | 55 | 65 |
| 輪胎配置 | 并裝雙軸 | 并裝三軸 | 并裝三軸 | 并裝三軸 |
| 破碎機型號 | HD86 | HD98 | HD110 | HD125 |
| 最大進料 | 500 | 550 | 660 | 800 |
| 出料口調整范圍 | 50-150 | 75-175 | 100-200 | 125-225 |
| 處理量(t/h) | 85-275 | 110-350 | 215-510 | 280-650 |
| 給料機型號 | ZSW380×95 | ZSW420×110 | ZSW490×130 | ZSW490×130 |
| 主皮帶機型號 | B800×8.5m | B1000×9.5m | B1000×11m | B1200×11m |
| 側出皮帶機型號(選配) | B500×3m | B650×3.5m | B650×4m | B650×4m |
| 發電機組型號(選配) | 200KW | 250KW | 270KW | 400KW |
| 除鐵器型號(選配) | RCYD(C)-8 | RCYD(C)-10 | RCYD(C)-10 | RCYD(C)-12 |
以上就是對紅星生產的顎式破碎機設備全系列介紹，如果其中有您感興趣的設備型號，歡迎您點擊點擊詢設備型號咨詢設備型號，聯系河南紅星機器，將有工作人員根據您的生產需求推薦型號，還支持定制專屬型號。
